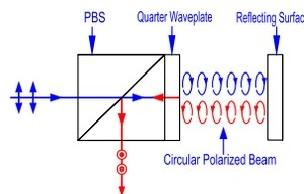

光隔離器 是由偏振分束立方體 (PBS) 和石英晶體制成的四分之一波片組合而成，入射光經 PBS 轉換為線偏振光，再經四分之一波片轉換為圓偏振光，如果入射光束的任何一部分被反射回隔離器，四分之一波片會將反射光束轉換為與入射光束垂直的線偏振光束，這束光束隨后被 PBS 阻擋，不會返回系統的輸入側。
| 特征： 阻斷光學反饋 對線性偏振光進行被動隔離 高隔離度 符合RoHS標準 |
 |
貨號 :
Optical Isolator產品產地 :
FuZhou規格：
|
材料：
|
BK7&石英晶體 |
|
尺寸公差：
|
±0.2mm |
| 光潔度： | 60/40 |
| 光束偏差： | < 3′ |
| 透過波前畸變： | λ/4@632.8nm |
| 隔離： | >20dB |
| 透射： | Tp>95%，Ts<1% |
| 反射： | Rs>99%, Rp<5% |
| AR鍍膜： | R<所有入口處的中心波長為 0.25% |
| 損傷閾值： | >500MJ/CM2,20ns,20Hz,@1064nm |
標準產品：
|
型號
|
尺寸
|
隔離度(dB)
|
波長(mm)
|
|
OI8005-532
|
5x5x5
|
>20
|
532
|
|
OI8010-532
|
10x10x10
|
>20
|
532
|
|
OI8012-532
|
12.7x12.7x12.7
|
>20
|
532
|
|
OI8005-633
|
5x5x5
|
>20
|
633
|
|
OI8010-633
|
10x10x10
|
>20
|
633
|
|
OI8012-633
|
12.7x12.7x12.7
|
>20
|
633
|
|
OI8005-780
|
5x5x5
|
>20
|
780
|
|
OI8010-780
|
10x10x10
|
>20
|
780
|
|
OI8012-780
|
12.7x12.7x12.7
|
>20
|
780
|
|
OI8005-1064
|
5x5x5
|
>20
|
1064
|
|
OI8010-1064
|
10x10x10
|
>20
|
1064
|
|
OI8012-1064
|
12.7x12.7x12.7
|
>20
|
1064
|
|
OI8005-1550
|
5x5x5
|
>20
|
1550
|
|
OI8010-1550
|
10x10x10
|
>20
|
1550
|
|
OI8012-1550
|
12.7x12.7x12.7
|
>20
|
1550
|
光隔離器的產品特點及技術優勢：
光隔離器基于法拉第磁光效應，由偏振分束器（PBS）、法拉第旋轉器和四分之一波片（λ/4波片）組成，具有單向傳輸特性，具有前向插入損耗 < 1.5dB，反向隔離度≥30dB（高性能型號可達60dB），有效阻隔反射光干擾。其工作波長范圍覆蓋400-1700nm，兼容多波段光源，可承受高達數瓦的連續波功率，脈沖激光損傷閾值>25MW/cm²，支持-20°C至80°C的寬溫環境。其技術優勢在于精確的偏振調控和高抗干擾能力，廣泛應用于光纖通信、激光加工等場景，保障光源穩定性，提升信號保真度，是現代光學系統中關鍵的抗干擾器件。
